Anläggning av stödmur och trappor i sluttande tomt

Så genomfördes arbetet i den sluttande tomten

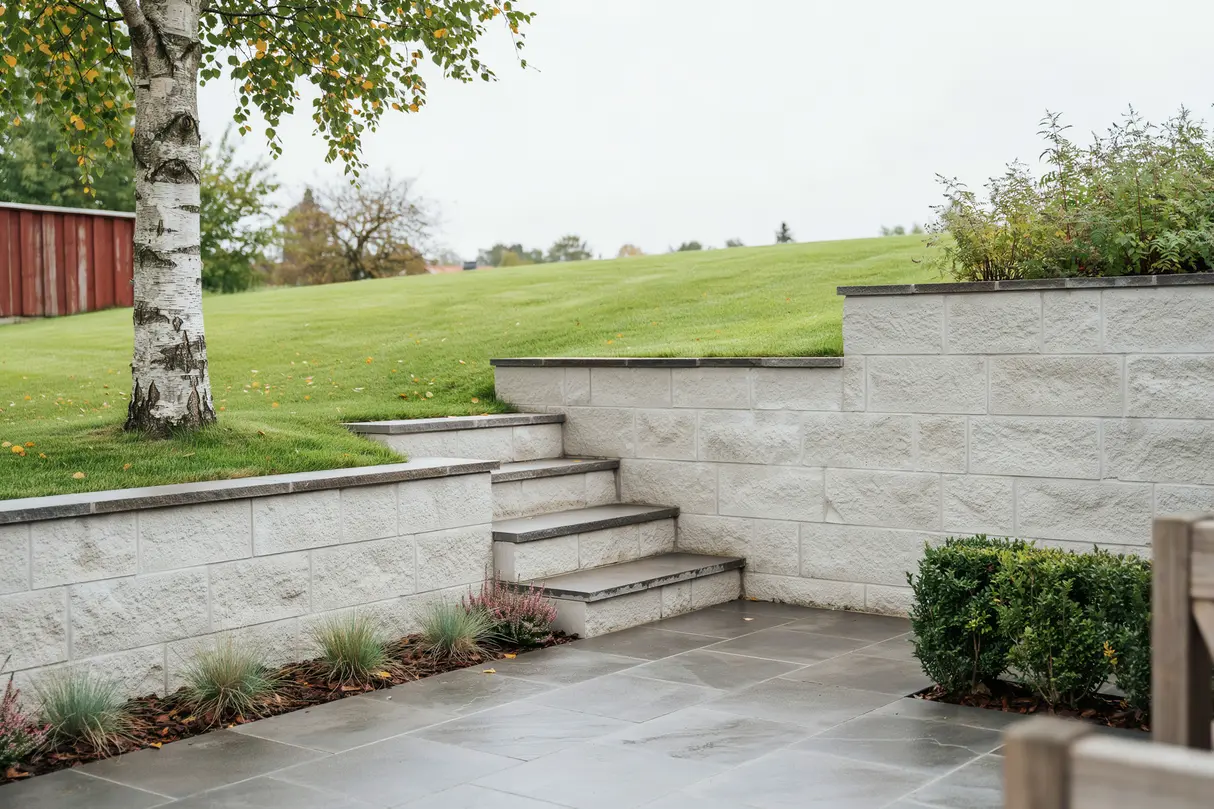

Projektet omfattade anläggning av stödmur och trappor i en kuperad villatomt där höjdskillnaden mellan uppfart och nedre trädgårdsdel låg på ungefär 1,8 meter. Marken bestod till stor del av packad fyllning med inslag av sten, vilket krävde noggrann utsättning innan schaktningen inleddes. För att få en hållbar konstruktion grävdes först den tänkta mursträckan ur till frostfritt och bärande underlag. Därefter lades geotextil i botten och ett bärlager av krossmaterial byggdes upp i flera omgångar. Underlaget packades stegvis för att minska framtida sättningar, särskilt i partiet närmast trappans nedre avsats där belastningen från gångtrafik blev störst.

Stödmuren byggdes med murblock av betong i ett rakt huvudparti och med en svag vinkel vid övergången mot trappan. Bakom muren lades dränerande makadam och dräneringsledning för att leda bort vattentryck från jordmassorna. Fall drogs bort från murens baksida så att ytvatten inte pressades in i konstruktionen. I arbetet togs hänsyn till Boverkets byggregler, BBR, där nivåskillnader och säkra gångytor var viktiga för den färdiga lösningen. Resultatet blev en tydligt terrasserad tomt med stabila nivåer och bättre åtkomst mellan de olika delarna av utemiljön.

Schaktning, bärlager och uppbyggnad av muren

Schaktningen utfördes längs en sträcka på cirka 14 löpmeter. På vissa delar behövde djupet ökas eftersom äldre fyllnadsmassor visade sig vara lösare än väntat. Överbyggnaden dimensionerades därför om på plats med ett tjockare lager av 0/32 kross under murens första skift. Totalt byggdes ungefär 220 millimeter bärlager upp innan sättlagret justerades in. Första blockskiftet sattes med extra noggrann höjdkontroll eftersom små avvikelser i början annars hade följt med genom hela murens höjd. Där muren nådde sin högsta punkt lades geonät in mellan skiften för att förbättra stabiliteten i återfyllnaden bakom.

Dränering bakom stödmuren

Bakom murblocken fylldes ett dränerande skikt med tvättad makadam 8/16. En dräneringsledning placerades i murfotens nederkant och omslöts av fiberduk för att minska risken för igensättning från finmaterial. Utloppet drogs mot tomtens lägre del där vattnet kunde avledas kontrollerat. Den delen var avgörande eftersom en stödmur i sluttning annars lätt utsattes för onödigt baktryck under höst och vår när marken höll mycket fukt.

Anpassning mot befintliga nivåer

Övergången mot uppfarten och entrégången krävde tät passning för att undvika smala kilformade ytor där sättningar ofta uppstår. Därför avslutades muren med kantblock och en låst hörnlösning mot det övre planet. Intill murkrönet lades en gångyta med stenmjöl som kunde finjusteras i höjd mot befintlig beläggning. Den lösningen gav ett lugnt avslut och gjorde att nivåerna bands ihop utan tvära steg eller öppna jordkanter.

Så byggdes trapporna för säkrare passage

Trappan placerades i tomtens naturliga rörelsestråk mellan altanyta och nedre gräsyta. För att få bekväma steg byggdes den med sex sättsteg och generöst stegdjup, anpassat för vardaglig gång med trädgårdsredskap och vinterkläder. Trappstegen sattes i betongblock med samma kulör som stödmuren för att helheten skulle kännas sammanhållen. Under varje steg lades packat bärlager och sättmaterial, och sidostöd byggdes upp för att låsa konstruktionen mot angränsande massor.

Detaljer som förbättrade slitstyrkan

Stegfronterna justerades så att höjdskillnaden blev jämn genom hela loppet. Avvikelser mellan stegen hölls nere eftersom även små skillnader ofta märks tydligt i utomhustrappor. På avsatserna lades ett svagt fall för avrinning, ungefär 1:50, så att vatten inte blev stående framför stegen. Fogar borstades igen med stenmjöl där det passade och med grövre fogmaterial i mer utsatta delar. Efter färdig återfyllnad bands ytorna ihop med jord, justering av slänt och avslutande finplanering. Tomten fick därmed både bättre funktion och ett renare uttryck, samtidigt som risken för erosion i slänten minskade.
